Monteringsanvisning Karmhylsa

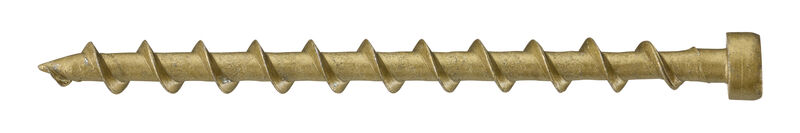

Karmhylsskruv lättbetong (utvändig)

  • Funktion: Typgodkänd skruv, nr SC0621-09, avsedd att användas för att låsa fast karmhylsor vid montage mot lättbetong.
  • Spårtyp/bits: TX 40.
  • Material: Sätthärdat stål.
  • Ytbehandling: Zincotech Au, korrosivitetsklass C4, för utomhusbruk.
  • Monteringsanvisning: Efter att karmhylsan är monterad enligt anvisning fixeras hylsan med en karmhylsskruv för lättbetong, därefter kan karmen justeras till rätt läge.
Enhetsguide
D Diameter
D1 Ytterdiameter
G Gänglängd
H Huvuddiameter
L Längd
M Tjocklek
ML Moderlåda
Borrkap.mm Borrkapacitet mm
Max detalj-tjockl.mm Max detalj-tjocklek mm
Min borrdjup mm Minsta borrdjup mm
Skruvdim. mm Skruvdimension mm
Ytbeh. Ytbehandling
D L G Art.nr E-nummer Antal Förp. ML
8 100 100 B44214 800 Bulkpack
8 100 100 44214 75 Förpackning 8
8 100 100 44314 25 Förpackning 12
8 100 100 SB44214 6 Påspack 10
8 100 100 SB442149 4 Påspack 10
OBS! Påspack säljs endast i multiplar om tio påsar.
