Instruktionsfilm:
Monteringsanvisning Metallexpander
teknisk information

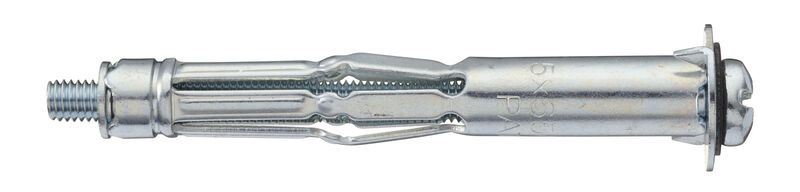

Metallexpander
- Funktion: Gripvingarna fördelar belastningen på en stor yta och ger maximal hållbarhet utan andra förstärkningar. Skruven i expandern kan bytas mot en annan skruv med samma diameter och gänga. Metallexpandern används till gipsskivor och vissa andra skivmaterial.
- Spårtyp/bits: Pozidrive 2 och 3/mejselspår.
- Material: Stål.
- Ytbehandling: Elförzinkad 5 my, för inomhusbruk.
- Monteringsanvisning: Borra ett hål anpassat till storleken på expandern enligt tabellen nedan. Tryck in expandern i hålet och dra fast med hjälp av expandertången. Skruva därefter ut skruven och montera fästdetaljen genom att återmontera samma skruv.
| D | Diameter |
| D1 | Ytterdiameter |
| G | Gänglängd |
| H | Huvuddiameter |
| L | Längd |
| M | Tjocklek |
| ML | Moderlåda |
| Borrkap.mm | Borrkapacitet mm |
| Max detalj-tjockl.mm | Max detalj-tjocklek mm |
| Min borrdjup mm | Minsta borrdjup mm |
| Skruvdim. mm | Skruvdimension mm |
| Ytbeh. | Ytbehandling |
| Skruvdim. mm | Bits/Hylsa | Greppområde mm | Borr mm | Art.nr | E-nummer | Antal | Förp. | ML |
|---|---|---|---|---|---|---|---|---|
| 4 x 47 | 2 | 9-16 | 8 | B33440 | 2200 | Bulkpack | ||
| 4 x 47 | 2 | 9-16 | 8 | 334401 | 1566037 | 50 | Förpackning | 16 |
| 4 x 47 | 2 | 9-16 | 8 | SB33440 | 8 | Påspack | 10 | |
| 4 x 61 | 2 | 18-28 | 8 | B33455 | 1400 | Bulkpack | ||
| 4 x 61 | 2 | 18-28 | 8 | 334551 | 1566038 | 50 | Förpackning | 16 |
| 4 x 61 | 2 | 18-28 | 8 | SB33455 | 7 | Påspack | 10 | |
| 4 x 67 | 2 | 32-38 | 8 | B33470 | 1300 | Bulkpack | ||
| 4 x 67 | 2 | 32-38 | 8 | 334701 | 25 | Förpackning | 16 | |
| 4 x 67 | 2 | 32-38 | 8 | SB33470 | 4 | Påspack | 10 | |
| 5 x 60 | 2 | 5-18 | 10 | B33560 | 1000 | Bulkpack | ||
| 5 x 60 | 2 | 5-18 | 10 | 335601 | 1566039 | 25 | Förpackning | 16 |
| 5 x 60 | 2 | 5-18 | 10 | SB33560 | 6 | Påspack | 10 | |
| 5 x 74 | 2 | 18-32 | 10 | B33570 | 800 | Bulkpack | ||
| 5 x 74 | 2 | 18-32 | 10 | 335701 | 1566040 | 25 | Förpackning | 16 |
| 5 x 74 | 2 | 18-32 | 10 | SB33570 | 5 | Påspack | 10 | |
| 5 x 89 | 2 | 32-45 | 10 | B33590 | 600 | Bulkpack | ||
| 5 x 89 | 2 | 32-45 | 10 | 335901 | 25 | Förpackning | 12 | |
| 5 x 89 | 2 | 32-45 | 10 | SB33590 | 3 | Påspack | 10 | |
| 6 x 60 | 3 | 5-16 | 12 | B33660 | 800 | Bulkpack | ||
| 6 x 60 | 3 | 5-16 | 12 | 336601 | 1566041 | 25 | Förpackning | 16 |
| 6 x 60 | 3 | 5-16 | 12 | SB33660 | 4 | Påspack | 10 | |
| 6 x 74 | 3 | 16-32 | 12 | B33670 | 600 | Bulkpack | ||
| 6 x 74 | 3 | 16-32 | 12 | 336701 | 1566042 | 25 | Förpackning | 16 |
| 6 x 74 | 3 | 16-32 | 12 | SB33670 | 3 | Påspack | 10 | |
| 6 x 88 | 3 | 32-45 | 12 | B33690 | 500 | Bulkpack | ||
| 6 x 88 | 3 | 32-45 | 12 | 33690 | 25 | Förpackning | 12 | |
| 6 x 88 | 3 | 32-45 | 12 | SB33690 | 2 | Påspack | 10 |
